Якщо фракційний лазер дає нерівномірну сітку — пропускає точки, розтягує квадрат, зміщує центр або змінює малюнок під час руху маніпули — продовжувати процедуру не варто. Проблема може бути простою: неправильна дистанція, забруднене зовнішнє вікно чи незафіксована насадка. Але подібні симптоми також виникають через несправність сканера, порушення оптичного тракту або калібрування.
Розглянемо, як формується DOT-патерн, які ознаки можна перевірити без розбирання та коли фракційний CO₂-лазер потрібно передати на сервісну діагностику.
Як фракційний лазер формує сітку
У фракційному режимі лазерний промінь не покриває всю площу одночасно. Сканувальна система послідовно спрямовує його у визначені точки, формуючи задану геометрію, розмір і щільність патерна. В офіційному описі Equinox CO₂ Laser System у базі FDA 510(k) зазначено, що фракційний CO₂-лазер використовує сканувальну оптику для створення патерна, а сама система складається з основного блока, рукава, маніпули та педалі.
Виробник DEKA також описує сканер Hi-Scan DOT як вузол, що керує формою, розміром і співвідношенням параметрів сканування. На офіційній сторінці SmartXide Punto окремо згадано режим рівномірного розподілу DOT-елементів. Це підтверджує важливий принцип: якість сітки залежить не лише від джерела лазера, а й від сканера, оптики, механічного з’єднання та положення маніпули.
Які дефекти патерна вказують на несправність
- частина точок відсутня або помітно слабша;
- квадратна сітка перетворюється на трапецію чи витягнутий прямокутник;
- відстань між точками неоднакова;
- центр патерна не збігається з центром направляючого променя;
- малюнок змінюється при повороті шарнірного рукава або маніпули;
- після кількох імпульсів з’являється зміщення, помилка сканера чи нестабільний звук.
Окремий викривлений відбиток ще не доводить несправність апарата: на форму впливають кут, дистанція та поверхня контрольної мішені. Висновок роблять лише за штатною методикою перевірки конкретної моделі.
6 причин нерівномірної сітки фракційного лазера
1. Вибрано іншу форму, щільність або режим сканування
Деякі сканери підтримують кілька геометричних форм, розмірів, інтервалів між точками, порядків їх нанесення та рівнів накладання. Після зміни профілю або оновлення налаштувань патерн може виглядати інакше, хоча апарат справний. Перед тестом зафіксуйте режим, форму, розмір, щільність, енергію та насадку й порівнюйте лише однакові конфігурації.
2. Неправильна дистанція або кут маніпули
Якщо сканер тримати під кутом, квадратна сітка візуально стає трапецієподібною. Зміна відстані до поверхні також може змінювати розмір і фокусування плями. Використовуйте штатний спейсер або дистанційну насадку, якщо вона передбачена виробником, і тримайте маніпулу у положенні, описаному в інструкції.
3. Забруднене зовнішнє оптичне вікно або насадка
Пил, відбитки, залишки засобів чи пошкодження захисного вікна можуть послаблювати або розсіювати частину променя. Через це окремі точки виглядають тьмянішими, а краї патерна — нерівномірними. Очищуйте тільки поверхні, визначені виробником як доступні оператору, рекомендованими матеріалами. Внутрішні дзеркала та лінзи не можна протирати без сервісної процедури.
4. Люфт або нестабільний контакт сканера
Сканувальна маніпула може мати механічне кріплення, електричний роз’єм і оптичне з’єднання. Неповна фіксація, забруднення конектора, пошкоджений кабель або люфт здатні спричиняти збої керування. Характерна ознака — патерн або повідомлення про помилку змінюється разом із положенням кабелю чи маніпули. Такий апарат слід вимкнути, а не намагатися знайти «робоче» положення дроту.
5. Несправність механізму сканування або збите калібрування
У багатьох сканерах напрямком променя керують мініатюрні дзеркала з електромеханічними приводами. Знос приводу, забруднення внутрішньої оптики, порушення зворотного зв’язку або калібрування можуть створювати пропуски, нерівні інтервали чи зміщення центру. Регулювальні гвинти всередині маніпули не є користувацьким налаштуванням: випадкова зміна положення може погіршити юстування та безпеку.
6. Порушення оптичного тракту або нестабільний лазерний вихід
У CO₂-системах промінь може передаватися через шарнірний рукав із дзеркалами. Удар, транспортування, надмірне навантаження на суглоби рукава або некваліфіковане втручання здатні змістити промінь відносно осі сканера. Якщо ж усі точки одночасно стають то сильнішими, то слабшими, перевіряють також джерело лазера, живлення й охолодження. Відрізнити ці причини без вимірювача потужності та сервісної мішені неможливо.
Що можна безпечно перевірити без розбирання
- Припиніть процедури. Перевірку несправного патерна не проводять на клієнті.
- Збережіть параметри. Зробіть фото екрана або запишіть форму, розмір, щільність, режим, насадку й код помилки.
- Вимкніть апарат. Огляньте корпус сканера, спейсер, кабель, кріплення й шарнірний рукав без відкривання вузлів.
- Перевірте фіксацію. Маніпула та насадка мають бути встановлені рівно й зафіксовані штатним способом.

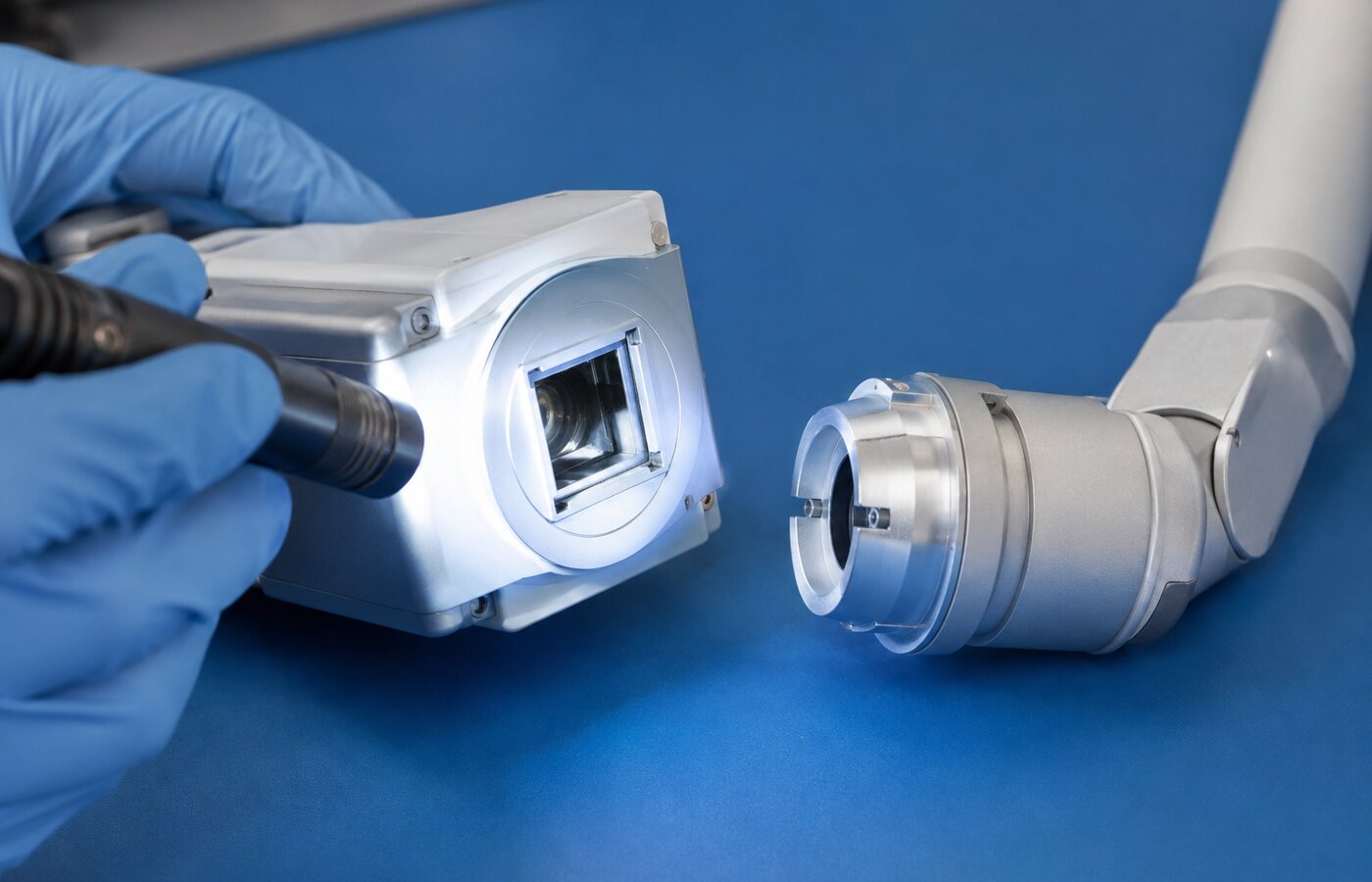

- Огляньте доступне оптичне вікно. За наявності забруднення дійте лише за інструкцією виробника.
- Порівняйте однакові режими. Контрольний тест допустимий лише на мішені та за процедурою, визначеною виробником конкретної моделі.
- Зафіксуйте залежність від положення рукава. Якщо патерн змінюється при русі, повідомте про це сервісному інженеру та більше не активуйте лазер.
Чого не слід робити
- не збільшуйте енергію, щоб компенсувати слабкі або пропущені точки;
- не виконуйте спалахи на папері, пластику, тканині чи випадковій темній поверхні;
- не дивіться у вихідне вікно та не перевіряйте промінь без передбачених виробником засобів;
- не розбирайте сканер і не обертайте гвинти юстування;
- не чистьте оптику побутовим спиртом, серветкою з ворсом або стисненим повітрям без відповідної інструкції;
- не обходьте датчики, блокування, педаль або захисні контури.
Коли потрібна сервісна діагностика
Передавайте апарат у сервіс, якщо сітка залишається нерівномірною після перевірки режиму, дистанції та доступного оптичного вікна; центр направляючого променя не збігається з робочим патерном; частина точок регулярно зникає; дефект залежить від положення рукава; сканер видає нетиповий звук або помилку; маніпула падала чи апарат нещодавно транспортували.
Під час професійної перевірки оцінюють геометрію патерна на штатній мішені, повторюваність сканування, центрування променя, стан оптичного тракту, приводів сканера, кабелів і роз’ємів. За потреби вимірюють вихід лазера та виконують калібрування за сервісною документацією. Замовити ремонт фракційного лазера у BGA варто до відновлення процедур, передавши разом з апаратом сканер, штатні насадки й опис симптомів.
Висновок
Коли фракційний лазер дає нерівномірну сітку, спочатку перевірте налаштування, кут, дистанцію, фіксацію насадки та доступне оптичне вікно. Пропуски, зміщення центру або залежність патерна від положення шарнірного рукава можуть вказувати на несправність сканера чи оптичного тракту. Такі вузли не регулюють «на око»: потрібні контрольна мішень, вимірювальні засоби й процедура конкретного виробника.
