Діодний стек у лазерному апараті не обов’язково виходить з ладу раптово. Частіше його оптична потужність поступово знижується, а система охолодження та електроніка довше компенсують зміни. Через це перші ознаки легко сплутати із забрудненням оптики, проблемами циркуляції охолоджувальної рідини, датчиком температури або блоком живлення.
Розберімося, коли зношуються діоди в лазерному апараті, які симптоми справді потребують уваги та що допомагає не скорочувати ресурс випромінювача. Матеріал стосується технічного обслуговування обладнання, а не налаштувань процедур.
Що означає зношування лазерних діодів
У робочому діоді електричний струм перетворюється на лазерне випромінювання, а частина енергії — на тепло. З часом характеристики напівпровідникового переходу можуть змінюватися: для отримання тієї самої оптичної потужності системі потрібні інші режими, або фактична потужність поступово падає.
Єдиного універсального строку служби для всіх апаратів немає. Ресурс залежить від конструкції діодного стека, робочого струму, температури, якості охолодження, тривалості імпульсів і рекомендацій конкретного виробника. Тому оцінювати стан лише за кількістю зроблених спалахів некоректно.
Основні ознаки, які варто перевірити
1. Поступове падіння фактичної потужності
Найхарактерніша ознака — зменшення виміряної оптичної енергії за однакових налаштувань і стабільної температури. Суб’єктивного враження недостатньо: потрібне контрольне вимірювання відповідним обладнанням та порівняння з технічною документацією апарата.
2. Потужність стає нестабільною після прогрівання

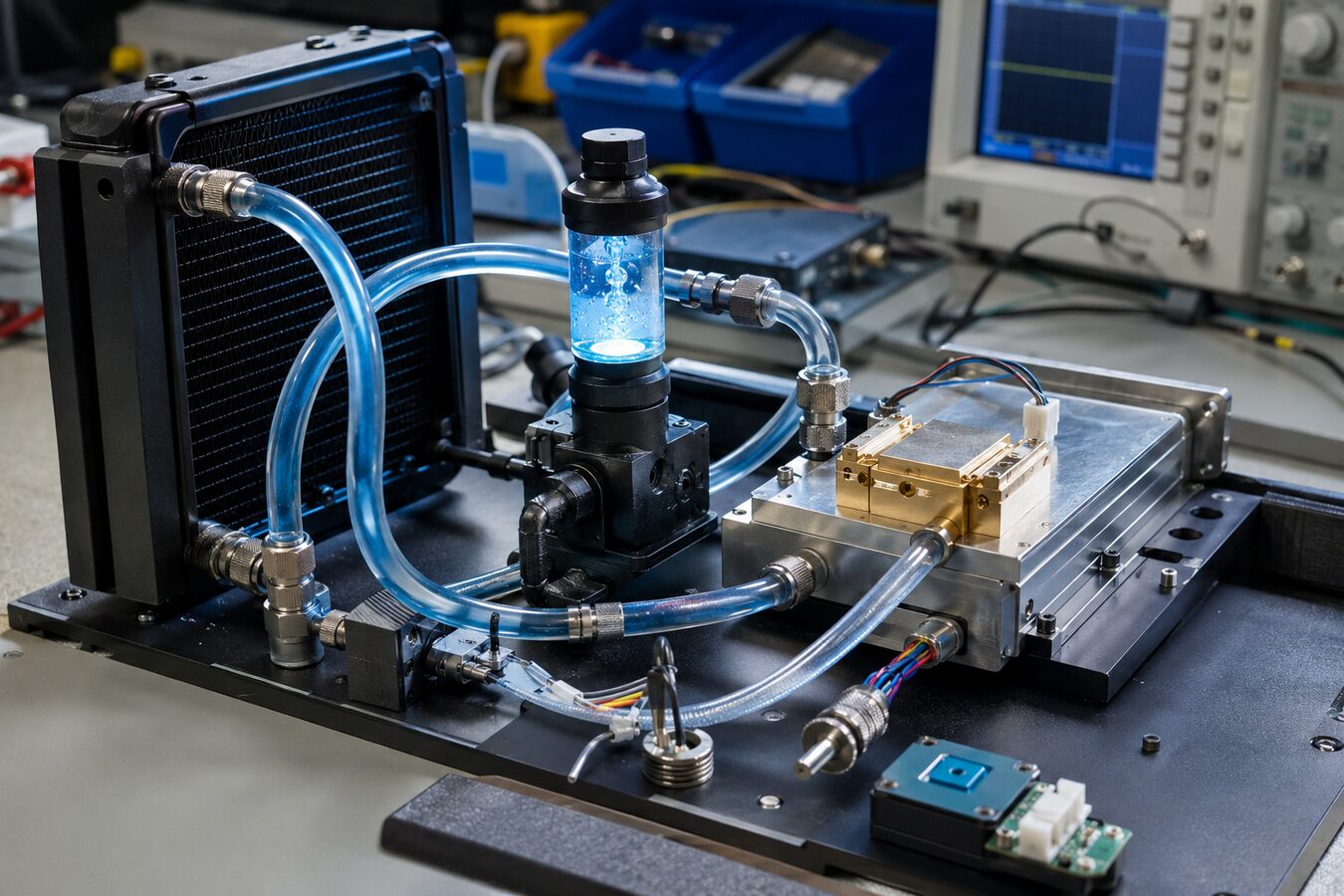

Якщо на початку роботи параметри нормальні, але після серії імпульсів результат вимірювання погіршується, спочатку перевіряють тепловий режим: циркуляцію рідини, помпу, радіатор, вентилятори, датчики та чистоту каналів. Виробник лазерних модулів Coherent прямо зазначає, що температура й потік охолоджувальної води мають контролюватися, а вихід параметрів за допустимі межі повинен зупиняти струм лазера. Робота вище номінальних умов може скорочувати ресурс модуля.
3. Часті температурні або потокові помилки
Повторні повідомлення про перегрів, слабкий потік чи несправність чилера не доводять зношування діодів, але ігнорувати їх небезпечно. Продовження роботи без усунення першопричини створює додаткове теплове навантаження. Спершу діагностують контур охолодження, а вже потім оцінюють випромінювач.
4. Зміни після ремонту блока живлення або кабелю маніпули
Стрибки струму, поганий контакт, пошкоджений кабель чи неправильне підключення можуть впливати на роботу діода. У технічних рекомендаціях Thorlabs наголошено, що лазерні діоди чутливі до електростатичного розряду, а перевищення максимальної оптичної потужності та робочих параметрів неприпустиме. Тому розбирання маніпули без підготовки й антистатичного захисту — погана ідея.
Що найчастіше скорочує ресурс діодного стека
- Перегрів. Забитий радіатор, слабкий потік, несправний вентилятор або помпа підвищують температуру модуля.
- Робота поза рекомендованими режимами. Завищений струм чи ігнорування пауз між циклами збільшують навантаження.
- Невідповідна охолоджувальна рідина. Її тип, чистота та періодичність заміни мають відповідати інструкції виробника конкретного апарата.
- Повітря або забруднення в контурі. Вони погіршують теплообмін і можуть спричиняти нестабільну циркуляцію.
- Електричні перехідні процеси та ESD. Особливо ризиковані під час некваліфікованого ремонту або від’єднання модулів.
- Забруднення оптичного тракту. Воно може імітувати падіння потужності, тому оптику перевіряють до висновку про заміну діодів.
Як правильно доглядати за апаратом
- Дотримуйтеся графіка обслуговування, типу рідини та робочих температур з інструкції виробника.
- Регулярно очищуйте вентиляційні решітки й радіатор без розбирання захищених лазерних вузлів.
- Перед початком зміни перевіряйте рівень рідини, наявність потоку та повідомлення системи самодіагностики.
- Не продовжуйте роботу після повторної помилки перегріву — зафіксуйте код і передайте апарат на діагностику.
- Ведіть журнал помилок, обслуговування та контрольних вимірювань. Тренд показників корисніший за одиничне спостереження.
- Не змінюйте струм, прошивку або інженерні параметри без офіційної процедури виробника.
Коли потрібна сервісна діагностика
Звертайтеся до сервісу, якщо апарат регулярно перегрівається, показує помилки потоку, фактична потужність помітно відрізняється від контрольних значень, маніпула працює нестабільно або після прогрівання параметри «пливуть». Повна перевірка має відокремити несправність діодного стека від проблем оптики, живлення, датчиків та охолодження.
BGA-Сервіс виконує діагностику та ремонт діодних лазерів: перевіряє систему охолодження, електроніку, маніпулу й діодний модуль, щоб ремонтувати саме несправний вузол.
Висновок
Падіння потужності не завжди означає, що діоди вичерпали ресурс. Спочатку потрібно перевірити тепловий режим, оптичний тракт, живлення та датчики. Найкраща профілактика — робота в межах параметрів виробника, справне охолодження, чистота й регулярні контрольні вимірювання.
