Коли одна ліполазерна пластина не світиться, блимає або виглядає слабшою за інші, не варто одразу замінювати всі діоди. Несправність може бути у вибраному каналі, роз’ємі, кабелі, самій платі пластини, вихідному каскаді контролера або джерелі живлення. Нижче — практичний алгоритм, який допоможе відокремити просту помилку підключення від поломки, що потребує сервісної діагностики.
Як влаштована система пластин ліполазера
Типовий ліполазер складається з основного блока та кількох пластин із червоними лазерними діодами або світлодіодами. Кожна пластина під’єднується до окремого виходу, а панель керування задає активний канал, час і режим роботи. Точна схема залежить від моделі, тому зовні схожі пластини не обов’язково взаємозамінні.
У документації FDA на систему Vevazz LED описано базовий блок із кількома низьковольтними портами та пластини, у яких світлодіоди з’єднані послідовно-паралельно. Це важлива технічна деталь: пошкодження одного елемента чи спільної доріжки може вимкнути не всю пластину, а лише окрему групу випромінювачів.
Водночас напруга, розпіновка, кількість діодів і логіка керування в інших апаратах можуть відрізнятися. Параметри конкретного пристрою потрібно брати лише з його паспорта або сервісної документації.
Чому візуальної перевірки недостатньо
Однаково яскраве червоне світіння не доводить, що всі пластини мають однаковий оптичний вихід. Людське око погано підходить для порівняння потужності, особливо коли апарат працює імпульсно. Камера смартфона також може створювати смуги, мерехтіння або автоматично вирівнювати яскравість.
Під час огляду не дивіться безпосередньо на випромінювачі. В офіційній інструкції LiNuo LS650 окремо зазначено, що лазерне світло не повинно потрапляти прямо в очі, а пластини мають під’єднуватися до визначених для них роз’ємів. Для кількісної оцінки сервіс використовує відповідний оптичний датчик або вимірювач, а не суб’єктивне порівняння.
7 причин, чому ліполазерна пластина не світиться
1. Канал вимкнений у налаштуваннях
У багатоканальних системах окремий вихід може бути вимкнений, мати нульову інтенсивність або залишатися в режимі очікування. Також робота припиняється після завершення таймера. Перевірте, чи активовано саме той канал, до якого під’єднана пластина, і чи запущено сеанс. Не копіюйте налаштування з іншої моделі: навіть схожі інтерфейси можуть працювати по-різному.
2. Штекер вставлений не до кінця або під’єднаний не до того порту
Багатоконтактний конектор повинен входити рівно, без перекосу та надмірного зусилля. Ослаблена фіксувальна гайка, забруднені контакти або неправильний порт можуть спричинити повну відсутність світла чи періодичні збої. Під’єднуйте й від’єднуйте пластини лише на вимкненому апараті, якщо інструкція не передбачає іншого.
3. Внутрішній обрив кабелю
Найчастіше провід пошкоджується біля виходу з пластини або штекера. Зовнішня оболонка при цьому може залишатися цілою. Ознаки — короткочасне відновлення світіння при русі кабелю, залом, м’яка ділянка або розхитаний ввід. Не продовжуйте згинати провід для пошуку «робочого положення»: це може погіршити обрив або викликати замикання.
4. Вийшов з ладу один діод або ціла гілка
За послідовно-паралельного з’єднання відмова одного компонента може вплинути на кілька сусідніх випромінювачів. Якщо не світиться рівна група елементів, причиною може бути сам діод, резистор, драйверна мікросхема чи спільна доріжка. Випадкова заміна діода без перевірки його типу, довжини хвилі та електричних параметрів може порушити рівномірність роботи.
5. Тріщина доріжки, поганий контакт або сліди вологи в пластині
Падіння, скручування корпусу та натяг кабелю можуть пошкодити пайку чи друковані доріжки. Усередину також іноді потрапляє волога після надмірного нанесення засобу або неправильного очищення. На проблему можуть вказувати окислення біля конектора, плями під прозорою панеллю, сторонній запах або локальне потемніння. Таку пластину слід відключити й не сушити нагрівальними приладами.
6. Несправний вихідний канал основного блока
Якщо справна пластина не працює лише в одному конкретному порту, ймовірна несправність роз’єму, ключа керування, захисту каналу або внутрішнього з’єднання контролера. Перевіряти це перестановкою можна тільки з ідентичною, сумісною та завідомо справною пластиною, якщо такий тест дозволений виробником. Не підключайте аксесуар від іншого апарата лише через схожу форму штекера.
7. Джерело живлення просідає під навантаженням
Коли одночасне підключення кількох пластин призводить до мерехтіння, перезапуску панелі або поступового вимкнення каналів, причина може бути у блоці живлення. На холостому ходу напруга іноді виглядає нормально, але знижується під навантаженням. Додатковими ознаками є нестабільний старт, гул, перегрів або помилки при активації кількох виходів.
Що можна перевірити без розбирання
- Запишіть модель апарата, назву каналу, режим і момент появи несправності.
- Зупиніть програму та повністю вимкніть обладнання.

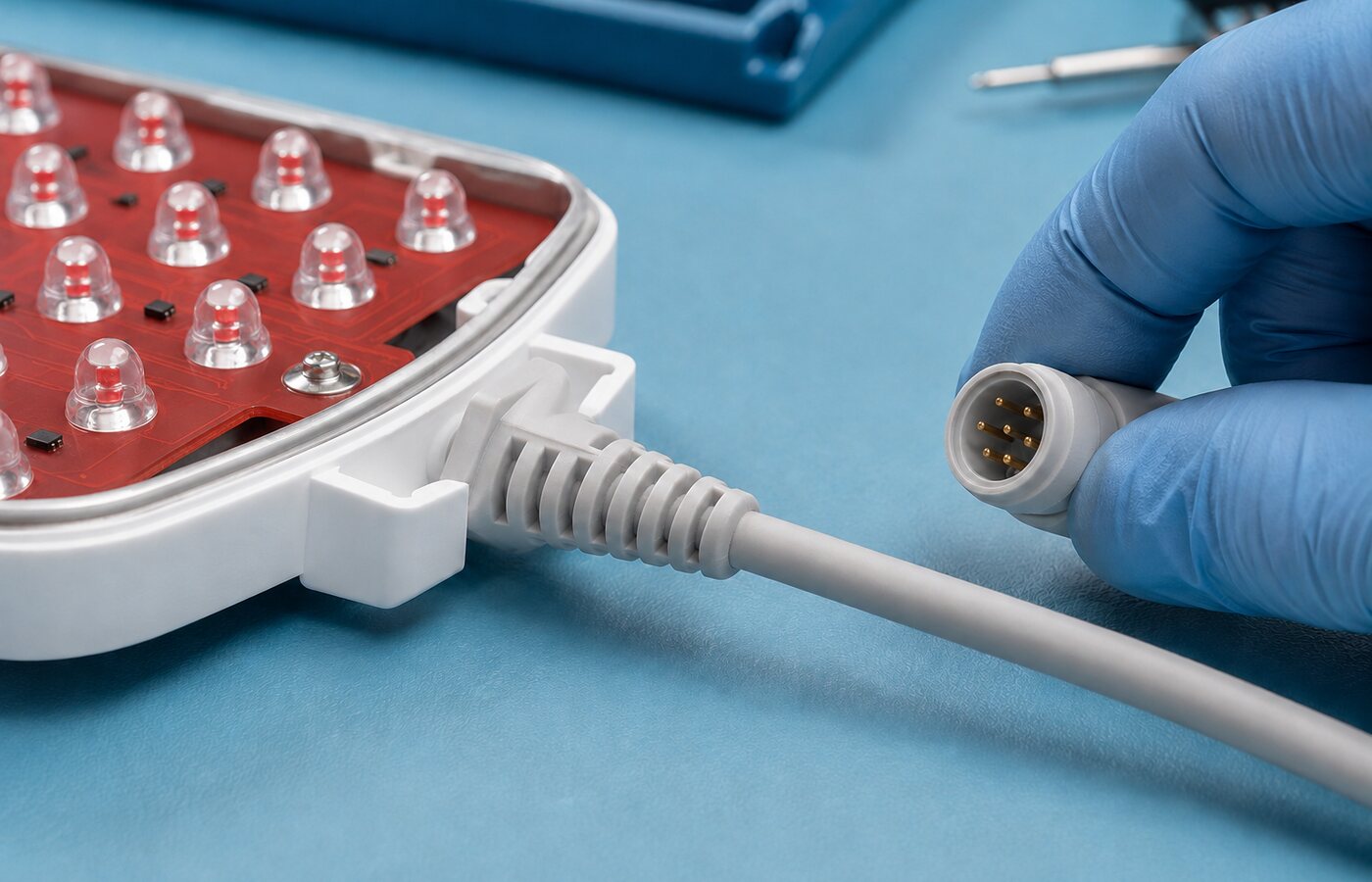

- Огляньте корпус пластини, кабель, місця вводу та штекер при доброму освітленні.
- Переконайтеся, що конектор чистий, сухий і вставлений у правильний порт без перекосу.
- Звірте налаштування каналу, інтенсивність і таймер з інструкцією саме вашої моделі.
- Якщо виробник дозволяє, порівняйте поведінку з ідентичною завідомо справною пластиною, змінюючи лише один елемент тесту за раз.
- Зафіксуйте на відео індикацію, активні канали та характер мерехтіння, не спрямовуючи камеру впритул до випромінювачів.
Чого не варто робити
- не дивіться прямо на ввімкнені діоди та не спрямовуйте пластину в очі;
- не підключайте й не від’єднуйте аксесуари під навантаженням без прямої вказівки виробника;
- не замінюйте пластини між різними моделями за формою роз’єму;
- не перевіряйте світіння тривалим запуском відкритої або пошкодженої пластини;
- не вирівнюйте контакти металевим предметом при підключеному живленні;
- не заливайте конектор спиртом чи дезінфектором і не сушіть його феном;
- не вимірюйте вихід невідомого порту навмання — спочатку потрібні розпіновка та сервісна схема.
Коли потрібна професійна діагностика
Передавайте апарат у сервіс, якщо пластина не працює після перевірки каналу та підключення; світіння залежить від положення кабелю; неактивна стабільна група діодів; конкретний порт не запускає справну пластину; корпус нагрівається, з’явився запах або апарат перезавантажується під навантаженням.
Під час діагностики майстер перевіряє кабель і конектор, напругу каналу під навантаженням, цілісність плати, споживаний струм та фактичний оптичний вихід. Детальніше про послугу можна прочитати на сторінці BGA про ремонт ліполазера.
Висновок
Якщо одна ліполазерна пластина не світиться, починайте з каналу, таймера, правильності порту й зовнішнього огляду кабелю. Часткове згасання частіше вказує на проблему всередині пластини, а відмова лише на одному порту — на несправність каналу контролера. Суб’єктивна яскравість не замінює вимірювання, тому після безпечних базових перевірок обладнання варто передати на інструментальну діагностику.
