Коли неодимовий лазер втрачає потужність, це може проявлятися по-різному: імпульси стають нерівномірними, апарат довше виходить на робочий режим, енергія падає після серії спалахів або один і той самий протокол дає нестабільний результат. Однак за відчуттями оператора неможливо визначити, чи справді знизилася енергія імпульсу. Причина може бути у забрудненому оптичному вікні, системі охолодження, доставці променя, джерелі накачування або високовольтній частині.
Нижче розглянемо сім типових груп причин, безпечні перевірки без розбирання та ознаки, за яких роботу потрібно припинити й передати апарат на професійну діагностику.
Що означає «лазер втратив потужність»
У побутовому описі словом «потужність» часто називають одразу кілька параметрів: енергію окремого імпульсу, частоту повторення, розмір плями, форму та рівномірність променя. Тому перший крок — не збільшувати налаштування, а точно зафіксувати симптом: на якому режимі він виникає, після скількох імпульсів, з якою маніпулою та чи з’являється повідомлення про помилку.
Будова Nd:YAG-систем залежить від моделі. Наприклад, у технічному описі сімейства Candela GentleMAX зазначено Nd:YAG-головку з твердотільним кристалом, ксеноновими лампами накачування, замкненим контуром водяного охолодження та високовольтним джерелом, яке заряджає накопичувальний конденсатор. Це офіційний матеріал із бази FDA 510(k). Інші апарати можуть мати діодне накачування, іншу оптичну схему чи спосіб доставки променя, тому точна діагностика завжди починається з документації конкретної моделі.
7 причин падіння енергії або нестабільної роботи Nd:YAG-лазера
1. Невірне порівняння режимів і налаштувань
Різний діаметр плями, частота, тривалість імпульсу, насадка або заводський протокол можуть змінювати сприйняття роботи апарата. Порівнювати слід однакові конфігурації, а не лише цифру на екрані. Перевірте, чи не було оновлення профілю, випадкової зміни насадки або обмеження режиму після попередження системи.
2. Забруднене або пошкоджене вихідне оптичне вікно

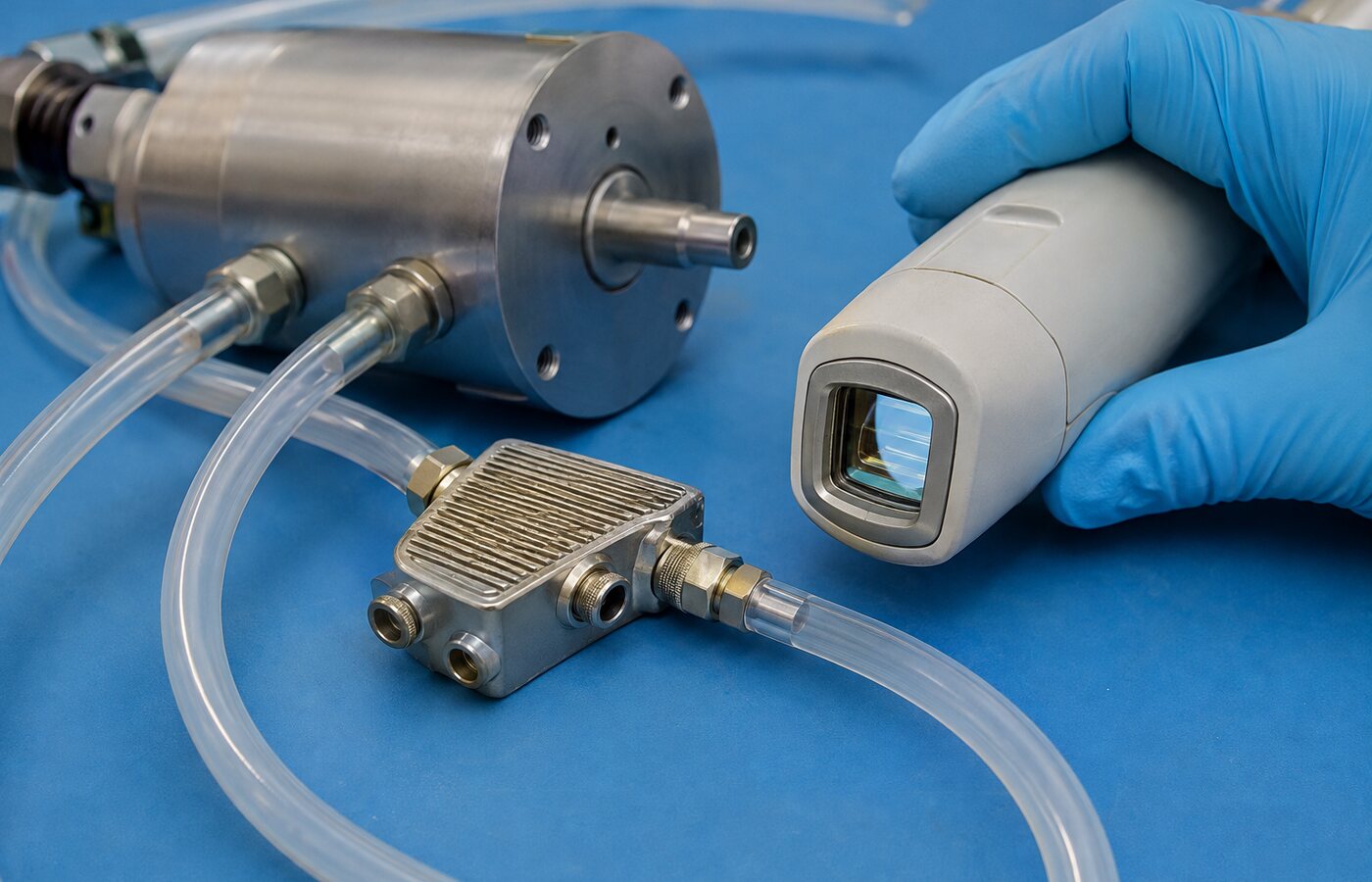

Пил, відбитки, залишки косметичного засобу чи мікропошкодження на зовнішньому вікні можуть поглинати та розсіювати частину випромінювання. Водночас неправильне очищення здатне пошкодити покриття. Оглядайте лише доступні оператору поверхні та очищуйте їх тільки способом і матеріалами, які вказав виробник. Внутрішні дзеркала, кристали й лінзи не належать до користувацького обслуговування.
3. Проблема в маніпулі або тракті доставки променя
Залежно від конструкції промінь передається через оптичний вузол, волокно або шарнірний рукав. Забруднення конекторів, надмірний перегин, механічний удар, люфт або порушення юстування можуть спричинити втрати чи нерівномірну пляму. Якщо симптом з’явився після падіння маніпули або переміщення апарата, це важлива інформація для сервісного інженера.
4. Недостатнє охолодження лазерної головки
Для лампових Nd:YAG-систем відведення тепла є критичним. Профільний довідник RP Photonics про помпові камери пояснює, що водяне охолодження відводить значну кількість тепла від ламп і кристала; перегрів погіршує роботу та посилює термічне лінзування. Причиною можуть бути низький рівень дозволеної охолоджувальної рідини, повітря в контурі, слабкий потік, забруднений фільтр, несправна помпа, вентилятор або датчик температури.
5. Зношення джерела накачування
У частині апаратів кристал накачується імпульсною лампою, в інших — лазерними діодами. Зі старінням джерела накачування для однакової команди може змінюватися оптичний вихід, але ресурс не можна достовірно визначати лише за лічильником спалахів. Важливі режим експлуатації, температура, стабільність живлення та фактичні вимірювання. Заміну лампи чи діодного модуля виконують разом із перевіркою сумісності та калібруванням.
6. Нестабільність високовольтного блока або накопичувального конденсатора
У лампових системах імпульс формується за рахунок енергії, накопиченої у високовольтному колі. Відхилення блока живлення, конденсаторів, контактів або керування можуть спричиняти розкид імпульсів, затримки заряджання та помилки. Ця зона залишається небезпечною навіть після вимкнення апарата через можливий залишковий заряд. Самостійно відкривати її або торкатися внутрішніх вузлів не можна.
7. Порушення юстування, робота Q-switch або помилка калібрування
У Q-switched Nd:YAG-лазері на вихід впливають резонатор, перемикач добротності, оптичні елементи та їх взаємне положення. Після транспортування, удару чи некваліфікованого втручання промінь може втратити правильну форму навіть без явної помилки на дисплеї. Перевірка потребує вимірювача енергії, відповідного поглинача, захисних засобів і процедури виробника; оцінювання «на око» або пробними спалахами на випадковій поверхні є небезпечним і неточним.
Що можна перевірити безпечно — без відкривання корпусу
- Збережіть параметри. Запишіть режим, енергію, частоту, розмір плями, насадку, серійність проблеми та код помилки.
- Перевірте зовнішній стан. На вимкненому апараті огляньте маніпулу, доступне оптичне вікно, кабель або шарнірний рукав і роз’єми.
- Оцініть охолодження за штатною індикацією. Перевірте температуру, рівень рідини та повідомлення про потік лише там, де це передбачено інструкцією оператора.
- Звільніть вентиляційні отвори. Апарат не повинен стояти впритул до стіни, штори чи джерела тепла. Не знімайте панелі та фільтри, якщо це не описано як користувацьке обслуговування.
- Перевірте історію подій. Згадайте, чи передував проблемі перегрів, транспортування, доливання рідини, заміна маніпули або нестабільне живлення.
- Припиніть експлуатацію при нестабільності. Повторювані помилки, нерівномірний промінь, запах перегріву, витік рідини або незвичний звук потребують сервісної перевірки.
Чого не слід робити при падінні потужності
- не компенсуйте проблему підвищенням енергії;
- не виконуйте пробні спалахи у повітря, на папір, пластик чи іншу випадкову мішень;
- не доливайте водопровідну воду або рідину невідомого складу;
- не чистьте внутрішню оптику серветкою, спиртом чи стисненим повітрям без процедури виробника;
- не згинайте оптичне волокно чи шарнірний рукав понад допустимий радіус;
- не відкривайте високовольтний відсік і не обходьте датчики потоку, температури або блокування.
Як сервіс перевіряє реальну причину
Діагностика починається з огляду журналу помилок, охолодження, живлення та тракту доставки. Далі вихід порівнюють зі специфікацією за допомогою сумісного вимірювача енергії й штатної методики. За потреби перевіряють стабільність високовольтного кола, стан джерела накачування, резонатор, Q-switch і калібрування. Такий підхід відокремлює реальне падіння енергії від забруднення насадки чи неправильного режиму.
Якщо Nd:YAG-система працює нестабільно, перегрівається або не підтверджує задані параметри, замовити ремонт неодимового лазера у BGA варто до відновлення процедур. Разом з апаратом передайте штатну маніпулу, насадки, ключі та опис умов, за яких з’являється дефект.
Висновок
Якщо неодимовий лазер втрачає потужність, не намагайтеся компенсувати це налаштуваннями. Спочатку зафіксуйте режим і симптом, перевірте доступне оптичне вікно, зовнішні з’єднання, вентиляцію та штатні показники охолодження. Забруднення, слабкий потік, зношення джерела накачування, проблеми живлення або юстування мають схожі зовнішні прояви, але потребують різних методів ремонту. Точну відповідь дають лише контрольовані вимірювання та діагностика за документацією конкретної моделі.
